概述：
· 测试项目：流量、转速、电流、功率、压力 ( 扬程 )、效率、温升。
· 系统指标符合 GB/T3216-89《离心泵、混流泵、轴流泵和旋涡泵试验方法》和 GB/T12785-91《潜水电泵 试验方法》。
· 测试系统由流量转速测试仪、压力扬程测试仪、单 / 三相电参数测量仪、带电绕组温升测试仪及 LWGY 涡轮流 量传感器、压力变送器、压力表等组成。
· 测试系统精度：流量 ±0.5%、压力 ±0.2%、转速 ±0.2%、电压 . ±0.5 级、电流 . ±0.5 级、功率 . ±0.5 级、 温度 ±1℃
概述：
· 测试项目：流量、转速、电流、功率、压力 ( 扬程 )、效率、温升。
· 系统指标符合 GB/T3216-89《离心泵、混流泵、轴流泵和旋涡泵试验方法》和 GB/T12785-91《潜水电泵 试验方法》。
· 测试系统由流量转速测试仪、压力扬程测试仪、单 / 三相电参数测量仪、带电绕组温升测试仪及 LWGY 涡轮流 量传感器、压力变送器、压力表等组成。
· 测试系统精度：流量 ±0.5%、压力 ±0.2%、转速 ±0.2%、电压 . ±0.5 级、电流 . ±0.5 级、功率 . ±0.5 级、 温度 ±1℃

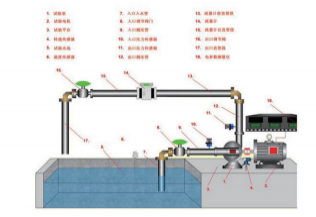

二、开式试验装置：
1、主要对潜水电泵进行出厂试验和型式试验。
2、水泵测试系统采用开式结构的标准试验装置， 试验回路保证通过测量截面的液流具有轴对称的速度分布， 等静 压分布和无装置引起的旋涡。
3、开式水池位于地面上或地面下，水池深度与容积满足足够大流量水泵试验时不发生旋涡。
4、管路测量回路由测量管路、取压装置、流量传感器、调节阀、快速接头等组成。
5、泵扬程测量共用一套测量回路，指针式压力表同时显示，泵出口与测量管路的连接采用快速接头。
一 、三、闭式试验装置：
1、主要对各种离心泵、混流泵、轴流泵、旋涡泵的出厂试验、型式试验、汽蚀试验。
2、采用闭式结构的标准试验装置， 试验回路保证通过测量截面的液流具有轴对称的速度分布， 等静压分布和无装 置引起的旋涡。
3、闭式试验装置位于地面上， 由汽蚀筒、稳流筒、油气分离、匀压室、管路系统、真空表、真空泵、阀门（或电动阀门） 等组成。
四、配电装置及强电柜：
1、动力配电的容量应根据产品试验功率来选择。
2、试验电源可选择自耦式调压器、变频电源、软启动器或自耦启动器。
3、大 功 率 水 泵 试 验 根 据 水 泵 电 流 大 小，选 配 强 电 柜，电 压 档 3300V/1200V/660V/380V/ 和 电 流 档 位 500A/300A/200A/100A/50A/5A 依次可选择，内置 0.2 级电流互感器（或电压互感器）。
五、软件介绍：
1、型式试验（性能试验） 是为了确定泵的扬程， 轴功率、效率和流量之间的关系。并绘制工作特性曲线。电泵在 额定电压和额定流量下运转 1-2h， 使电泵达到稳定状态。试验应从功率较小点开始。对离心泵一般从零流量开始， 逐 步增大至大流量点流量的 115% 以上。对混流泵、轴流泵或旋涡泵， 应从阀门全开状态开始， 逐步减小到小流量点流 量的 85% 以下。其间应取至少 13 个不同的流量点，测点应均匀地分布在整个性能曲线上。对离心泵和旋涡泵应在 13 点以上；对混流泵和轴流泵应在 15 点以上。
2、电动机的负载试验（即效率值） 按额定电压负载法间接测定。通过测定和计算， 系统软件可自动绘制电机工作 特性ηm=f(p2)、I1=f(p2)、Sref=f(p2)、P1=f(p2)。
3、汽蚀试验确定泵的临界气蚀余量与流量之间的关系。
六、应用场合：
潜水泵、深井泵、离心泵、管道泵、自吸泵、化工泵、螺杆泵、家用增压泵、排污泵、汽车喷油泵、汽车洗涤器、 汽车用冷却水泵、机动喷雾机、鱼缸泵、高压清洗机、洗衣机（洗碗机）用水泵 。
